為什么思拓力S3A被稱為“RTK界的小鋼炮”?
憶往昔
我扛著心愛的RTK
走進樹林里時
走到房角旁時
走到高壓塔下時
還有在項目檢查過程中
當假裝鎮定的我
點著手簿屏幕時
卻……
突然死機了……
難道就沒一款好用又不貴的RTK嗎?
答案是:當然有!
有請今天的主角
S3A智能慣導RTK
開箱篇
對于從事測量作業的用戶而言,除要求RTK主機性能穩定、可靠外,還需有一個既能保護主機又結實輕便的儀器箱。因此,認識S3A智能慣導RTK就從最先接觸到的儀器箱開始吧。

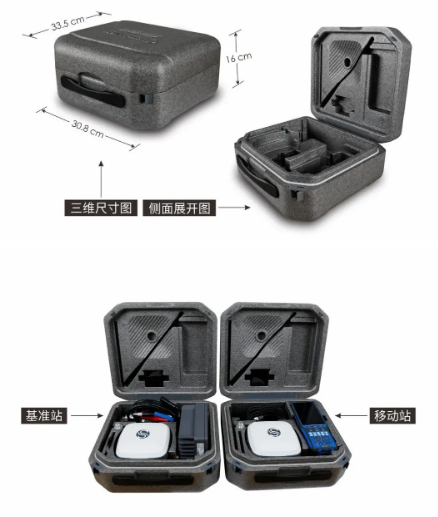

最新設計的S3A智能慣導RTK儀器箱采用高強度泡沫材質,小巧輕便,結實堅固,防水防潮,功能方面不輸傳統儀器箱。
值得一提的是,設計這款儀器箱時,充分考慮基準站和移動站的裝配空間布局,巧妙地利用外置電臺與手簿的結構特點,開辟了一處可以同時滿足二者放置的空間,這樣就不用將儀器箱嚴格區分為是放基準站還是移動站了。
無論是戶外攜帶,還是運輸儲存,都非常方便。

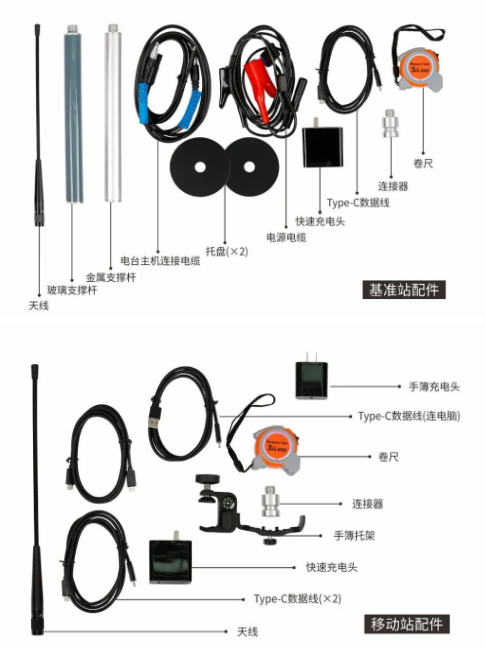

我們在選購RTK時,有個與外業測量順利開展息息相關的因素卻極易被忽視,那就是配件。如果在作業過程中因?yàn)榕浼脑蛟斐身?xiàng)目進度停滯,就真的是因小而失大了。
所以,S3A智能慣導RTK無論是做基準站還是移動站,都有經過嚴格品質篩選、完備齊全的配件。
主機篇

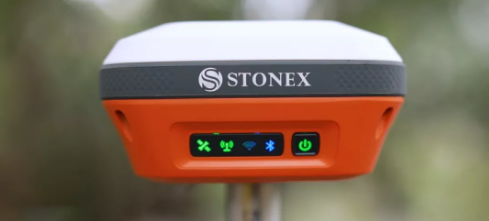

小巧的機身,活力橙的外觀,再配上簡約風格的狀態燈及電源按鈕,看著就很喜歡有木有~
重要的是,不僅耐看,而且耐用。IP68防護等級,加上鎂合金外殼,RTK界的小鋼炮就是我了,S3A智能慣導RTK!

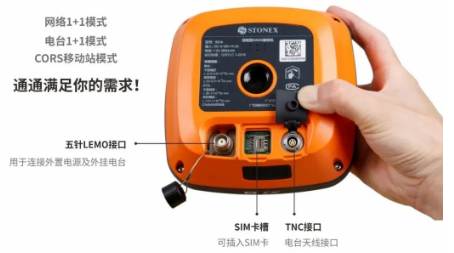

S3A智能慣導RTK基于思拓力第二代RTK平臺設計,提供滿足測量作業需要的常用接口。
咦,怎么沒有看見可以放置電池的地方?
電源方面,S3A智能慣導RTK采用內置電池模式,這樣不但使產品體積得以大幅縮小,而且機身一體化設計提升了三防能力,性能更靠譜,質量更可靠。此外,作業人員不用再為電池蓋松動問題操心啦!
電池選用進口品質的工業級電芯,容量為6800mAh,續航時間達到10個小時,能夠滿足正常的外業需求。配置有電池健康管理芯片,可以有效保障主機和電池的使用壽命。

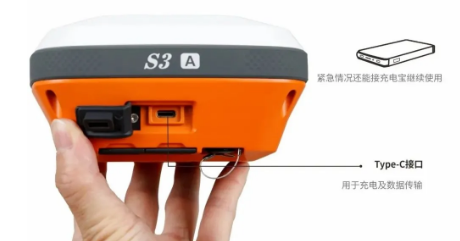

S3A智能慣導RTK在機身背側設有當前主流的Typc-C接口,既能用于數據傳輸,又能支持PD快充,3個小時就能充滿。
這意味著外業測量人員中午休息時,只需給S3A主機接上充電寶,下午作業時又是能量滿滿;或者作業途中,S3A主機快沒電時,可以使用充電寶一邊充電一邊測量,妥妥地不耽誤進度。
手簿篇
大家或許曾經都有過這樣的經歷:酷暑時節,背對太陽,手遮屏幕,仔細看半天才能看清楚屏幕顯示的數據,汗流浹背的你恨不得能立刻馬上找塊陰涼地······
還有,在進行放樣時,只顧著緊盯屏幕,腳下不小心踩到碎石,身體傾倒,著地瞬間想奮力挽救手簿于剎那,然而,手簿邊緣仍然重重磕在石頭上……屏幕又壞了……

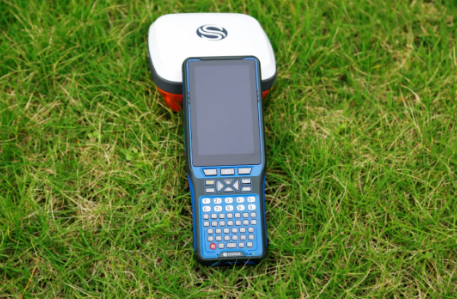

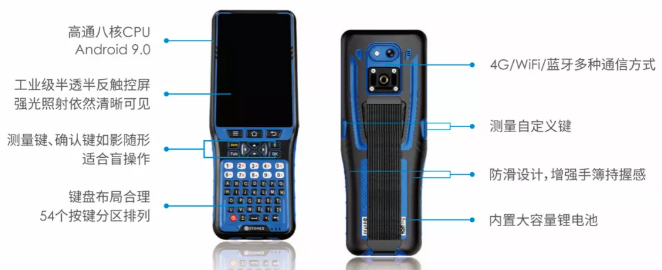

別慌!思拓力P9Ⅲ全鍵盤強固型安卓手簿可以解決這些困擾!
作為思拓力面向?qū)I(yè)測繪用戶、最新推出的一款全鍵盤強固型安卓手簿,P9III手簿搭載了4.3英寸工業級半透半反觸控屏幕,即使強光照射,界面內容依然清晰可見??梢哉f這是一款心疼測量人員眼睛的高性能安卓手簿!
P9III手簿還總結了此前多款手簿的使用經驗,使整體設計更符合人體工程學,而且從操作系統、硬件配置、軟件優化全方位提升手簿性能,輕松加載超大數據,提升用戶體驗。

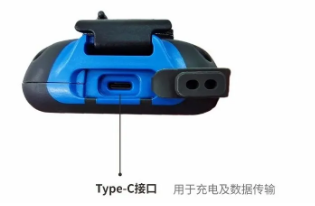

比如,臨時找不到專用數據線也不用擔心,P9III手簿配備Type-C接口,拿出智能手機的Type-C數據線即插即用,而且還支持USB OTG功能,即使現場沒有電腦,也可以利用U盤進行數據備份。
重要的是,P9III手簿內外兼修,在強固的外表下,還有一顆強大的芯,以及一個穩健的操作系統:高通八核CPU和Android 9!
這使得P9III手簿的運行效率簡直要比老手簿的WIN CE系統好用上百倍,SurPAD 4.0操作得飛起~上面這段視頻是最直觀的體現~
應用篇
設想這樣的場景:
有一天,老王開著皮卡,載著實習生小明,到某道路施工項目現場進行地形測量。到了一片高地,老王將S3A智能慣導RTK拿下車后,便匆匆離開,留下小明孤身一人。
小明按老王以前的指導,需要將S3A設置為基準站,但按住電源鍵開機后,只聽見主機提示“滴~移動站”。小明回想,應該是昨天下班時不小心把基準站的主機放錯儀器箱了。沒有經驗的小明只能慌張地打電話告訴老王。
老王一聽,郁悶了:手簿不在小明那里,主機沒法切換為基準站模式!已經開出數公里山路的老王只得驅車回去,小半天的功夫就這么耽誤了,回去又得挨批評……
然而,這個虛構的故事,可以有另外一個版本。因?yàn)镾3A智能慣導RTK之所以被稱為“智能”,就是主機搭載有Linux操作系統,可以使用WebUI 2.0對主機狀態進行設置。
這,當然是智能啦!
WebUI 2.0
WebUI 2.0對于測量人員是很有用的一個功能,只要手邊有智能設備,連接主機WiFi熱點后,在瀏覽器輸入地址192.168.10.1和賬戶密碼進入相應界面,然后就能對主機的狀態進行設置,說不定關鍵時刻就能讓大家節省不少時間,甚至……少挨一頓罵^_^

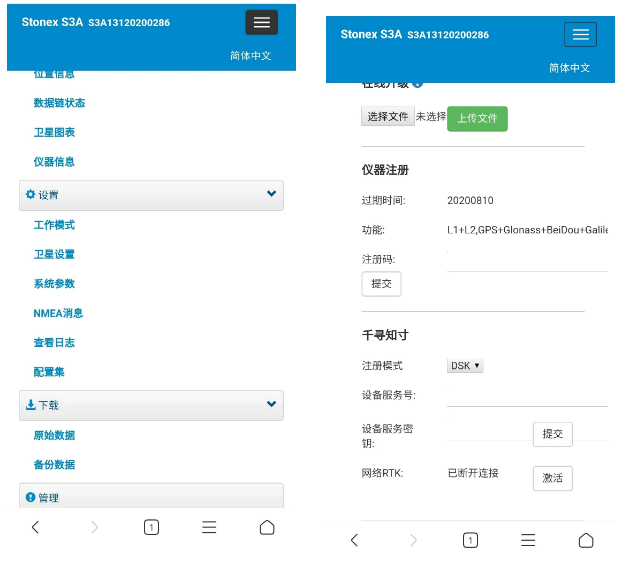

下面就是WebUI 2.0的界面。
在沒有手簿或電腦的情況下,使用智能設備通過WebUI 2.0可以查看主機狀態,并進行相應設置和升級配置,例如主機固件升級、儀器配置參數更改、數據下載等,還是挺方便!

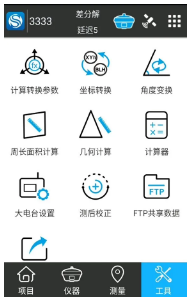

SurPAD 4.0
俗話說,好馬配好鞍。一款性能卓越的手簿,自然需要搭配一款優秀的手簿軟件,這樣才能將手簿的使用體驗和測量作業的效率推向極致!
思拓力SurPAD 4.0就是這樣的“好鞍”。
方向與宗旨
思拓力SurPAD 4.0以全球兼容使用為方向,以滿足各種工程測量解決方案為宗旨,持續完善。
界面設計風格
測繪簡約風,表達直觀,功能一目了然、一看就懂;設置有列表、大圖標、簡易模式三種界面風格,用戶可以選擇適合自己操作習慣的風格。
功能模塊支持自定義,不需要或不常用的功能可以自行屏蔽,不讓它在界面中顯示。

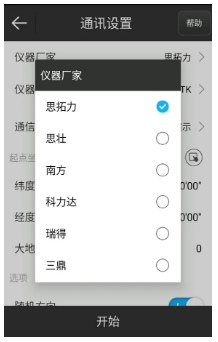

兼容主流品牌
SurPAD 4.0支持中海達、南方測繪、天寶、拓普康等主流品牌RTK。多種品牌混用時,一個人就能搞定所有品牌。

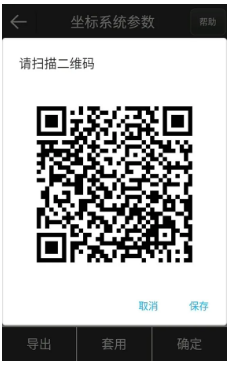

二維碼掃一掃
只需一人輸入系統參數,其他人直接掃碼即可同步套用;主機注冊也可以通過直接掃描注冊碼完成;設置完儀器參數,還可以直接將配置集通過二維碼方式分享給整個作業團隊進行套用,簡單又便捷!

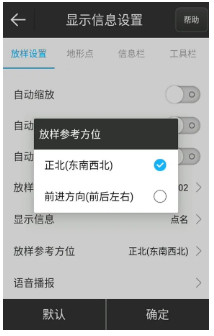

放樣方位提示
既可以采用東西南北方式,也可以采取前后左右方式,對于缺乏方向感的人員來說,解決了一大頭疼問題!

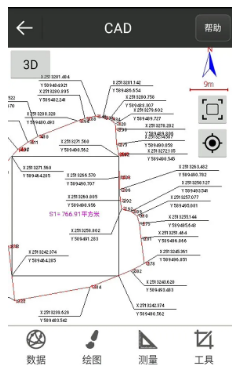

CAD放樣更簡單
支持導入DXF和DWG格式數據進行放樣。舉個例子,如果甲方只提供CAD電子圖紙,讓測量人員對上百個特征點進行放樣,那么通過該功能,便省去了從CAD文件提取坐標數據再導入手簿等復雜操作了。
值得注意的是,多數RTK使用者在校正參數時容易出錯,SurPAD 4.0較完美地解決了這方面的問題。即使發現用錯參數,導致測量數據整體出現偏差,SurPAD 4.0也可以通過導入正確的參數進行糾正,無需重新測量,極大地節省了人力物力和時間。
更人性化的是,思拓力還提供了PC端工具軟件SurPADTool,能夠?qū)y量數據進行編輯等操作。
SurPAD 4.0歷經數年研發與完善,全面包含了道路、鐵路等線路放樣,以及場地高程控制、電力線勘測等工程測量應用,貼近用戶需求,擁有了廣泛用戶群體,將持續優化,打造專業GNSS測量軟件。
說得這么好聽!用起來還不曉得啥樣呢?
那就繼續看下面在戶外的信號篇咯!
信號篇

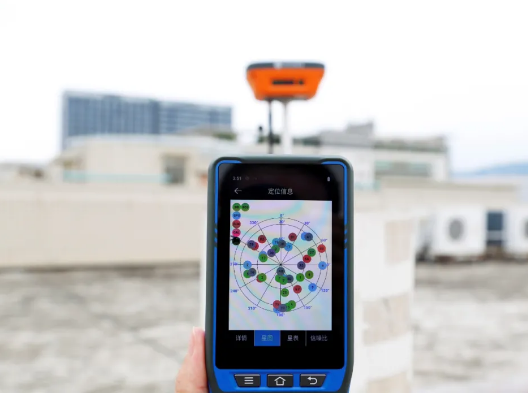

這里選擇采用內置電臺模式進行測試,測試環境為某產業園區,將基準站架設于八層樓頂。為保證信號接收,開啟高功率電臺模式。下圖顯示搜星狀況較好。
接下來,在產業園區附近選擇了外業測量中最常遇到信號不好的幾個位置點進行測試。

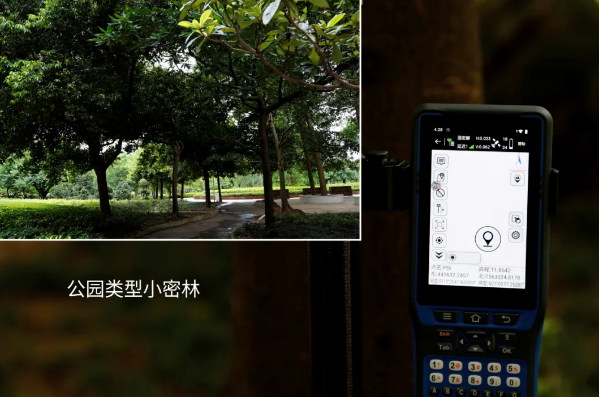

情景一:公園類型小密林
在公園類型的小密林里,過多的樹木通常會對信號接收產生影響。
測試結果:5秒內就可以固定。

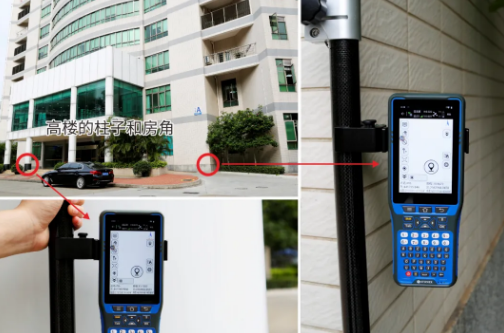

情景二:高樓房角和柱子
高樓的房角、柱子通常也是信號接收的難點。測試時,選擇了園區內一棟辦公樓,紅點處為測量點。
測試結果:即使存在遮擋,仍然搜到14顆衛星;房角處與柱子處均能達到固定解。

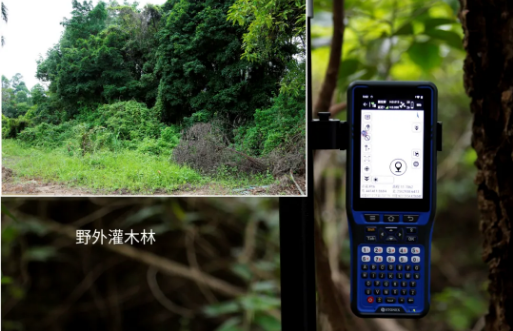

情景三:野外灌木林
野外灌木林,雖然不像公園那里的樹林密集,但比較好奇S3A搜星性能,所以直接挑選一處最密集的地方進行測試。
測試結果:搜到了26顆衛星,輕松達到固定解。
通過上述場景的測試可以看到,S3A智能慣導RTK保持了良好的搜星性能,信號接收能力較強,再加上有思拓力第四代慣導傾斜測量技術的加持,足以應對絕多數測量場景。
慣導篇

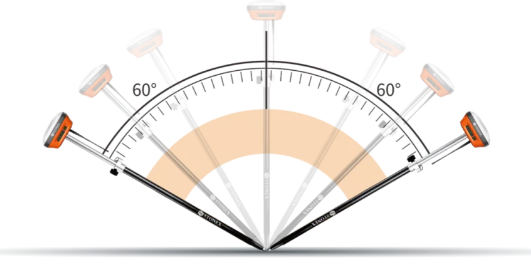

S3A智能慣導RTK搭載思拓力第四代慣導傾斜測量技術,不受電磁干擾,免對中,零等待,扛桿即測,行走放樣,作業效率提升至少50%,實現“傾角60°,精度2cm”。
S3A智能慣導RTK的“慣導傾斜測量”可是大家在做測量時的開掛神器。目前,按照項目性質和部門類別劃分,測量基本可以分為以下幾類:
1、地形測圖
傳統RTK測圖的特點:復雜多樣。
需要測的點很多,這就意味著需要去的地方也很多。穿過叢林,邁過溝坎,跨越河山,踏到水里等等,每一次獲取數據都需要精準扶平對中。一個字,累。
慣導RTK測圖的特點:簡單便捷。
過不去的地方,直接桿尖伸過去就行了。傾斜角度大,能夠任意測,前提是桿尖能夠戳到需要采集的地方。S3A智能慣導RTK將慣導傾斜測量功能在工程領域的RTK中進行普及,為工程測量帶來不少方便。
2、工程放樣
傳統RTK放樣的特點:需要精確找點。
經??吹降那樾问窃诜艠狱c(diǎn)附近上上下下、左左右右、來來回回地挪動位置,每次都需要對中氣泡,對于扶桿經驗不足的作業人員來說,放一個點有可能需要花好幾分鐘的時間,這種方式效率很低。
慣導RTK放樣的特點:免對中,零等待。
因?yàn)闊o需氣泡對中,因此可以大角度傾斜,只需桿尖對準需要放樣的位置即可,對作業人員無經驗要求,容易上手,效率高。
3、城鄉建設
主要包括市政園林和管網測量,這類測量作業區域主要是城區和鄉鎮周邊,位置點的干擾因素大,經常遇到位置點被擋住,或是需要繞很遠才能到達位置點的情況。
傳統RTK在這些地方測量時,作業人員非??鄲溃粦T導RTK針對這些地方就可以派上用場,桿伸過去,只要傾斜范圍內桿尖能放在被擋住的地方,便可輕松測量,無疑是對測區的又一解鎖。
4、房管測量
房管測量主要是房產測繪、地籍測繪、土地管理等,這類測區由于建筑物比較密集,傳統RTK需要直立對中測量,大半信號會被擋住,所以更是沒法到房角點去采集。
慣導RTK恰好可以解決這個難題,桿尖直接對準房角點,主機伸到有信號的一側,就可以采集到所需要的精確數據。
增值篇
S3A智能慣導RTK除了上述這些特點外,還有其他功能或增值服務可以為測量人員在作業時提供便利,說不定在某個時候就能用到了,“有備無患”。

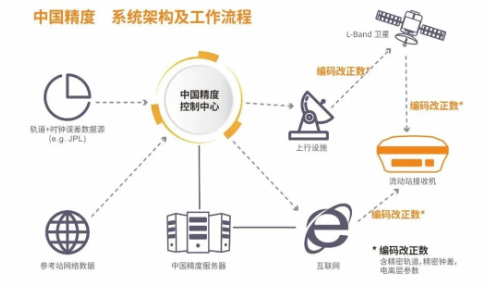

?中國精度
S3A智能慣導RTK可以定制“中國精度”星站差分服務,它可以讓測量人員在沒有網絡或電臺為移動站傳送差分?jǐn)?shù)據時,仍可以通過接收L-Band衛星播發的含有改正數據的衛星信號,實現單機厘米級精度測量。
?星鏈續航
在基準站信號路徑受阻或網絡信號不穩定的區域,很容易造成地面數據鏈突然中斷。S3A智能慣導RTK標配星鏈續航功能,可以在地面數據鏈突然中斷的情況下,仍保持30-40分鐘厘米級作業精度。
?全集成組合天線
以往作業過程中,測量人員會遇到藍牙模塊、WiFi模塊、GNSS天線模塊突然失效的問題,售后通常給的答復是模塊接觸不良故障所致。
S3A智能慣導RTK基于思拓力第二代RTK平臺的特點,搭載全集成組合天線,將GNSS 天線、藍牙模塊、WiFi 模塊、4G 全網通模塊高度集成,省去了線纜連接,解決了以往線纜接觸不良、虛焊、燒模塊等問題。而且,組合天線置于主機頂部位置,從而減少了主機內部構件對信號的遮擋和干擾,實現360度天頂信號通訊,信號收發更遠更穩。
通過對S3A智能慣導RTK的全面介紹,可以看到它的配置相當具有誠意:
輕便的高強度泡沫儀器箱
新推出的P9III全鍵盤安卓手簿
簡單易用的WebUI 2.0和SurPAD 4.0
先進的第四代慣導傾斜測量技術
以及良好的信號接收表現
兼顧IP68防護等級和2米抗摔
還有長質保時間
足以應對大部分工程測量的需要
因此,S3A智能慣導RTK常被稱為“工地全能王”、“RTK界的小鋼炮”,對于注重性價比的人們而言,值得推薦!
