徠卡自動化監測系統在蘇通長江公路大橋的應用
一、項目背景:
蘇通長江公路大橋,位于中國江蘇省境內,是江蘇省公路主骨架網“縱一”—贛榆至吳江高速公路的重要組成部分,是當時中國建橋史上工程規模最大、綜合建設條件最復雜的特大型橋梁工程。該橋全長32.4千米,跨江大橋總長8206米。
為了全面了解結構橋梁安全健康狀況,查明存在病害的原因及其對大橋運營安全的危害,并通過科學的養護維修及時消除隱患,保證大橋在運營過程中的安全性和可靠性。該橋梁采用徠卡自動化監測系統進行安全監測。2019年,蘇通長江大橋在原來5臺徠卡GRX1200型GNSS接收機基礎上,增加4臺徠卡GM30接收機對系統進行擴充。
二、項目概況:
時間:2019年
實施單位:江蘇某公司
用戶需求:
① 數據可以從后臺抓取至橋梁管理大系統中;
② 系統實現實時高頻動態監測;
③ 系統運行長期穩定、數據精度高;
?、?nbsp; 監測系統自動化運行、無需人工過多干預;
?、?nbsp; 及時測定和預報橋體的位移等變化。
系統組成:1個GNSS基準點+ 9個GNSS監測點。采用徠卡自動化監測系統,包含徠卡GNSS Spider、徠卡GM30、徠卡GRX1200型GNSS接收機、徠卡AS10 GNSS天線、通訊系統、供電系統、防雷系統。
三、徠卡橋梁自動化監測系統:

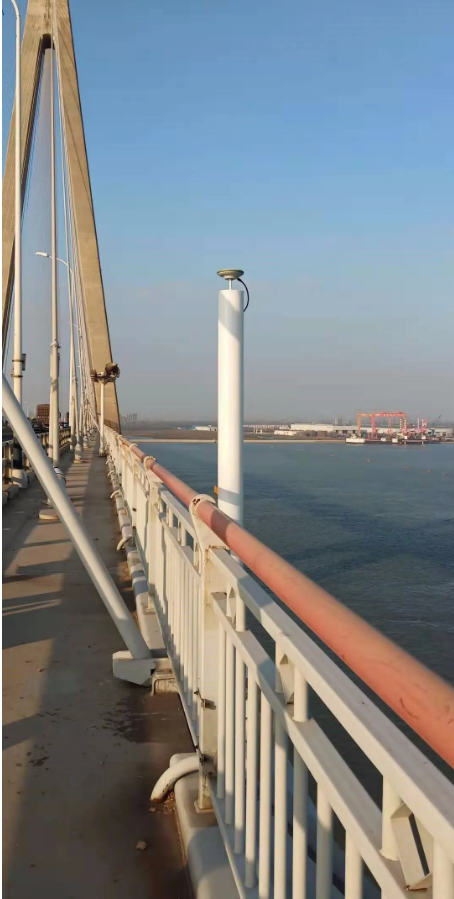

徠卡橋梁監測系統一直為其安全運營提供保障。將GNSS天線分別安置在塔頂、二分之一處、四分之一處進行實時數據監測,采用光纖進行通訊,供電方式采用市電,保證其穩定性。
徠卡橋梁監測系統由GNSS傳感器、通訊鏈路、處理和管理軟件、附件和分析軟件等組成。具有以下特點:
?、?nbsp; 24小時自動化監測,克服傳統測量方法的不足,節約了大量的人力和物力成本;

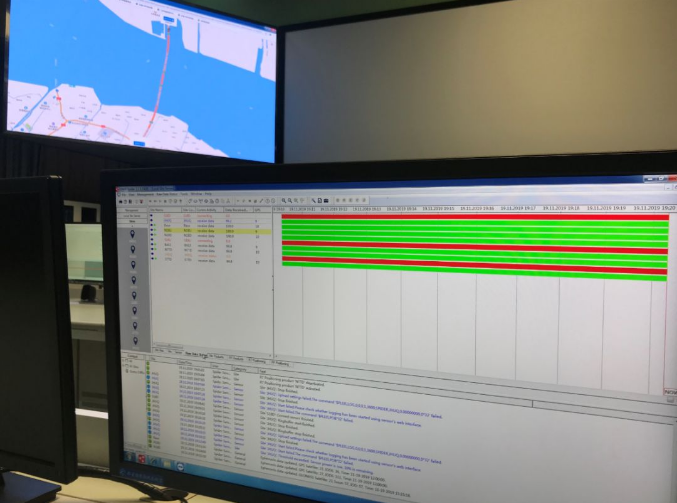

② 實時進行數據處理、數據分析、報表輸出及提供圖形等,真實直觀反映點位變化;
?、?nbsp; 遠程監控,自動預警,郵件、短信、自動備份保護等多種預警方式可供選擇,保證了人員安全;
④ 可擴展性強,可作為子系統加入到更大范圍的決策體系中,幫助管理者統一管理;
?、?nbsp; 徠卡GM30監測型接收機具有555通道,可提供高達50Hz質量優異的低噪聲偽距和相位數據記錄;
?、?nbsp; 業界領先的脈沖孔徑相關器,可以有效緩解多路徑干擾,提高監測精度;
?、?nbsp; 徠卡GNSS Spider具有可擴展性;
?、?nbsp; 可進行中心化數據分發,數據訪問管理 。
四、總結:
該系統實現了蘇通大橋全天候實時在線健康監測,提供在橋梁坐標系下的三維變化量并形成變化曲線,獲取反映橋梁健康狀況的特征信息,為大橋交通安全及結構安全的維護管理與決策提供量化技術支持,對橋梁的安全可靠性做出評價。
保證橋梁安全運營,徠卡測量一直在路上!
