1，工作中的痛點

　　為了避免破壞現場，需要非接觸測量，傳統的皮尺卻無法實現。

　　現場需要測量各個證物的位置關系及其在房間的相對位置，但是普通的測距儀無法實現。

　　2，傳統測量方式

　　現場一名刑偵人員使用皮尺或普通測距儀測量距離，另一名刑偵人員使用紙、筆繪制草圖并記錄數據。

　　3，方案優化設想

　　是否有一個輕便小巧且操作簡單的儀器，可以直接非接觸測量各個證物和房間，并輸出CAD圖形文件？徠卡DISTO S910手持激光測距儀（掌上全站儀）就可以實現，而且還可以測量血泊面積、痕跡角度等。

　　4，主要測量功能

　　將儀器放置在現場，旋轉儀器，依次測量各個證物及房角，輸出CAD圖形文件及各被測點的照片。

　　順時針或逆時針測量血泊邊緣點，得到血泊面積。

　　5，操作步驟說明

　　證物測量-架設儀器

　　 可使用底座放置在桌面或地面測量（如下圖左側）。

　　 可使用專業適配器和三腳架，照準更精確（如下圖右側）。

　　注：徠卡DISTO S910激光測距儀套裝包含主機、適配器、三腳架和儀器箱等。

　　證物測量-智能整平

　　 按“FUNC”進入功能菜單，選擇DXF數據采集功能。

　　 儀器自動進入整平界面，豎直旋轉儀器至大致水平，儀器開始自動校準。

　　 順時針水平旋轉儀器90°，儀器開始自動校準。

　　 再次順時針水平旋轉儀器90°，儀器開始自動校準。

　　 屏幕顯示“√”，整平完成。

　　注：校準期間請勿觸碰儀器。

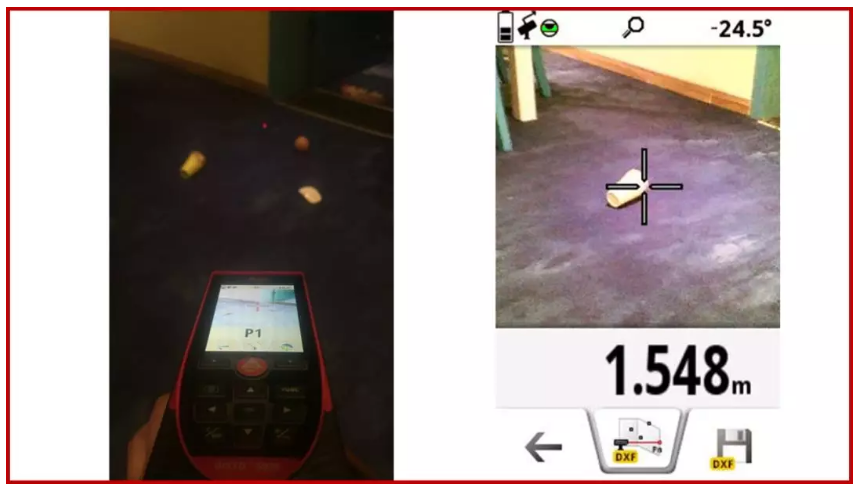

　　證物測量-數據采集

　　 按“數碼取景器”按鈕打開照準輔助攝像頭，上下鍵縮放，左右鍵調明亮。

　　 依次照準需要測量的證物，按“DIST”鍵測量。

　　 如需測量房屋，再依次測量各房角點。

　　 測量完畢，點擊“保存”按鈕。

　　注：單個CAD文件中點數最多30個，如果需要在一個圖形文件中測量更多點，請使用手機或PC端傳輸軟件。

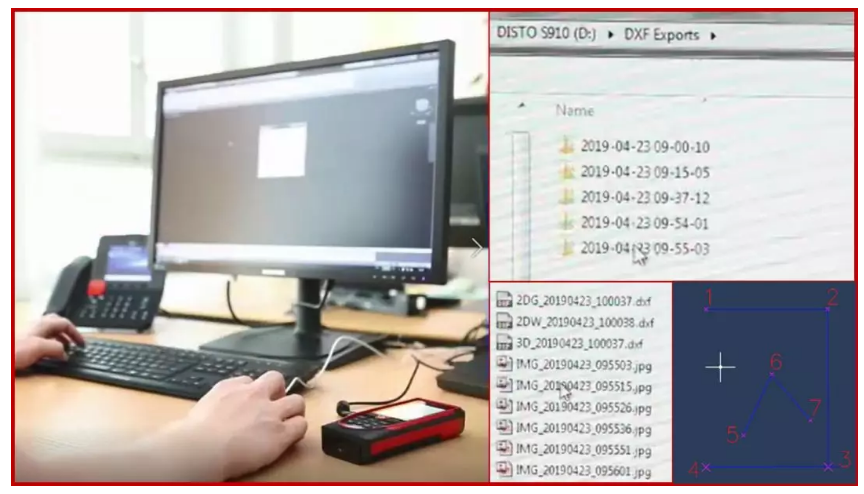

　　證物測量-數據導出

　　 用micro USB線連接DISTO S910和PC。

　　 打開S910存儲器，拷貝出項目文件夾。

　　注：每個項目都有平面、立面、三維3個CAD圖形文件及每個點的照片。

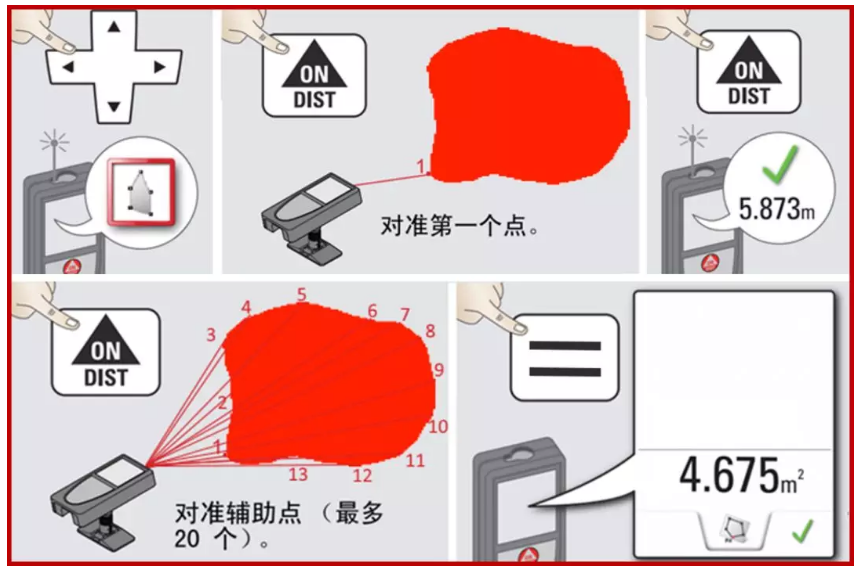

　　血泊面積測量

　　 架設儀器后選擇“智能面積”功能。

　　 按照順時針或逆時針的方向，依次測量血泊邊緣，可使用“數碼取景器”輔助照準。

　　 血泊邊緣點測量結束后，點擊“=”按鍵，得到血泊面積。

　　注：每個血泊最多可測20個邊緣點。

　　6，應用價值分析

　　 相比卷尺、皮尺等，可實現非接觸測量，保護案發現場。

　　 采用三維測量的方式，相比卷尺、皮尺等，數據更加精準。

　　 相比全站儀、掃描儀等，重量更輕，操作及數據處理難度大大簡化。

　　 直接輸出CAD圖形文件，測量點自動拍照，簡化數據處理難度。
