ZT10系列全站儀道路設計元素法

2019-07-29 熱度:6232 ℃

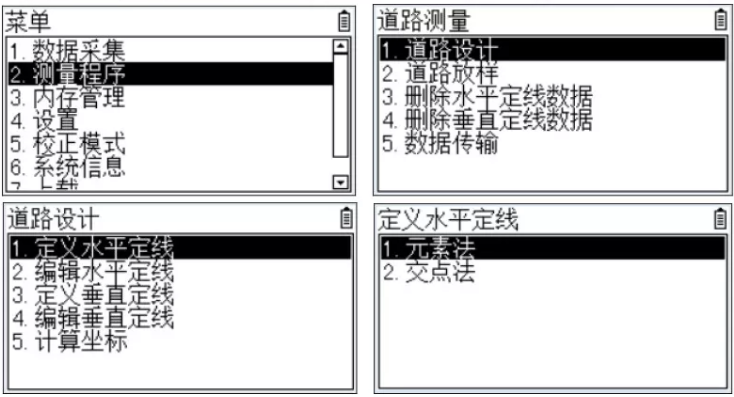

  中緯ZT10、ZT10R全站儀道路設計主要分為“元素法”和“交點法”兩種。點擊菜單M-測量程序-定義水平定線-元素法,進入輸入主點元素的界面。


  元素法:元素法是指用線路的線型元素來描述整條道路。包括起始點、直線、緩和曲線、圓曲線。

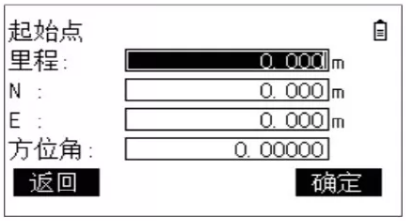

  起始點:首先輸入起始點,線路必須輸入起始點。

  字段說明:

  歷程:起始點在道路中線上的樁號;輸入格式中不能包含“K”、“k”、“+”等字符,如:K2+224.224應輸為“2224.224”。

  N坐標:起始點的縱坐標。E坐標:起始點的橫坐標。方位角:起始點處后面線型的切線方位角。

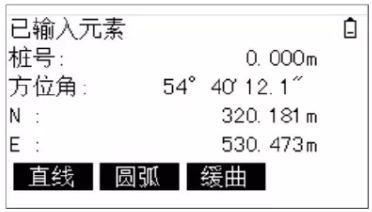

  起始點輸入完成后,按F4[確定],進入【已輸入元素】界面。該界面顯示當前定線數據末端的樁號、該樁號處切線的方位角和坐標,還有創建新線型的軟功能鍵。有直線、圓曲線、緩和曲線這三種線型。

  按其中一個軟功能鍵,輸入相應的信息,即可生成定線元素。然后返回到該界面,儀器自動計算樁號、方位角和坐標數據。此時繼續定義其它線型,新線型只能加到原定線文件的后面。


  直線:

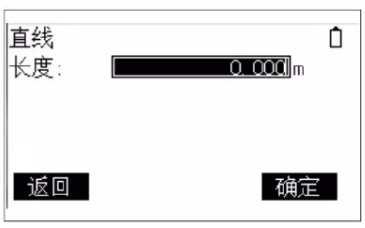

  在【已輸入元素】界面,按F1[直線]進入輸入直線元素界面。只有直線長度,值要大于零。


  圓曲線:

  在【已輸入元素】界面,按F2[圓弧]進入輸入圓曲線元素界面。

  字段說明:

  半徑:圓曲線的半徑。沿著曲線前進的方向,向左轉時為負值,向右轉時為正值。弧長:路線中圓弧的長度。

  緩和曲線:

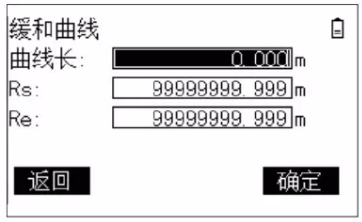

  在【已輸入元素】界面,按F3[緩曲]進入輸入緩和曲線元素界面。

  字段說明:

  曲線長:該段緩和曲線的長度。Rs:起始半徑。Re:結束半徑。Rs和Re在曲線前進方向左轉為負,右轉為正。


  一般約定:

  1.路線方向,指路線前進方向,即背對小樁號、面向大樁號的方向。

  2.線路的左、右都是相當于面向路線前進方向而言。

  3.大樁號為沿路線前進方向?yàn)橹鼽c(diǎn)前方的樁號小樁號為主點后方的樁號。
