GNSS接收機在煤礦垂直形變監測中的應用
山西省作為一個產煤大省,省內煤礦企業多達一千多座,每年的生產安全是每個煤企要抓的重中之重。由于煤礦開采完之后會形成大面積的采空區,采空區的治理尤為重要,因而許多煤礦會對采空區進行垂直形變監測。
傳統的大地形變測量一般采用水準測量的方法測量高程的變化,用三角網、導線法、視準線法等方法配備全站儀測定平面位置變化。實踐證明,這種方法的測量精度、工作效率受地形條件影響很大,且監測范圍較小,僅能提供變形體上離散點的變形狀態。
而GPS(GNSS)作為現代大地測量的一種技術應用手段,可以實現三維大地測量和連續監測,實現了測量過程的自動化,且作業簡單方便,具有高效、精確、勞動強度低等優點。所以目前GPS技術已在滑坡、地面沉降、地震、地裂縫等地質災害監測方面得到了廣泛應用。
靜態觀測法

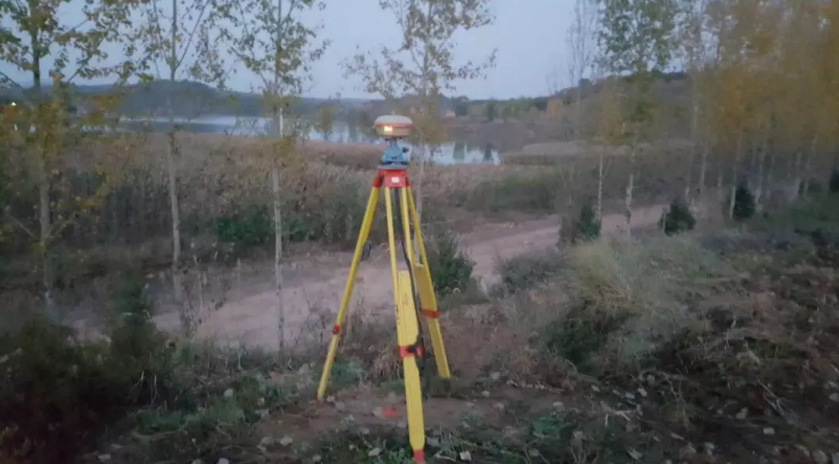

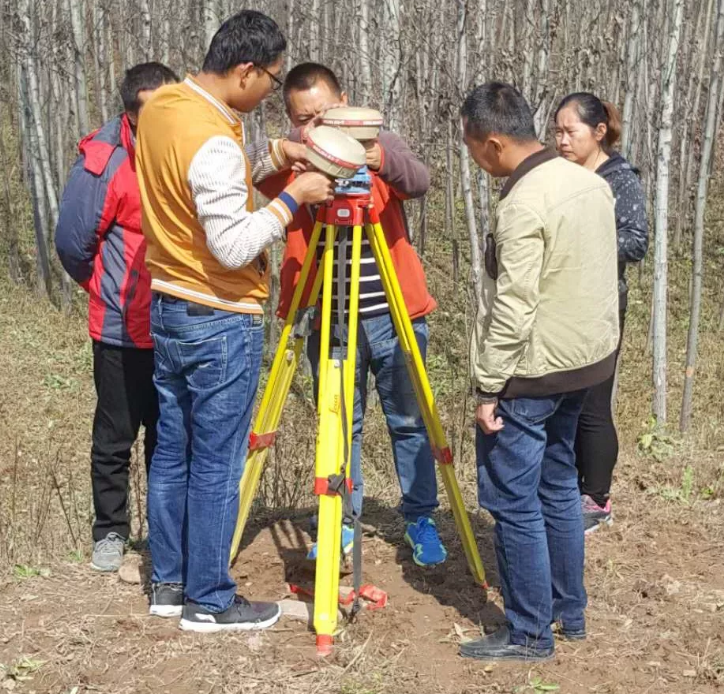

在實測過程中我們使用了科力達GNSS接收機,采用多邊網狀控制進行實時變形監測。在監測過程中采用多臺GNSS接收機進行聯合監測。將其中兩臺接收機長時間固定在監測區基準點上。作為變形監測的控制點。然后將其余接收機按照預設時間段要求分別架設在不同的監測點。作為變形監測的測量點。觀測完成之后,通過解算軟件獲得各測量點坐標,繪制成果表記錄存檔。
這次礦山地表變形監測,充分利用了GPS測量?jī)x器的實時性、高精度、全天候測量、高運算分析效率、多功能、以及操作維護簡單方便等功能與優點。完全可以滿足礦山地表變形監測的需求。利用GPS進行礦山地表變形監測是一種高效、精度較高的先進技術手段。
