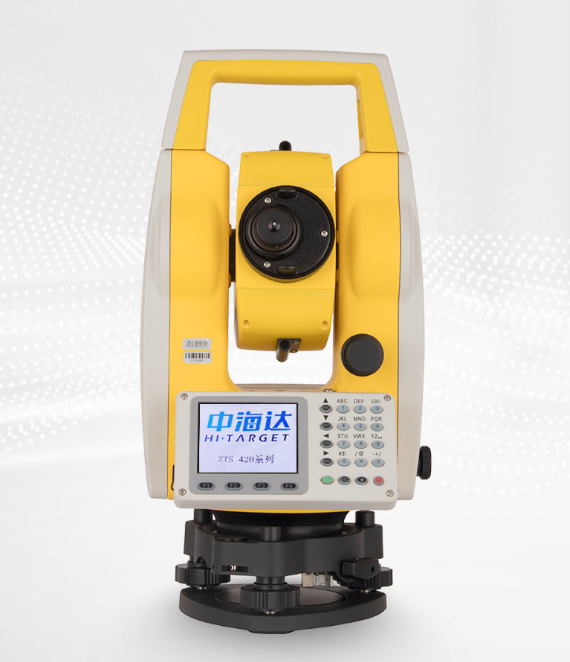

中海達ZTS-420L8全站儀

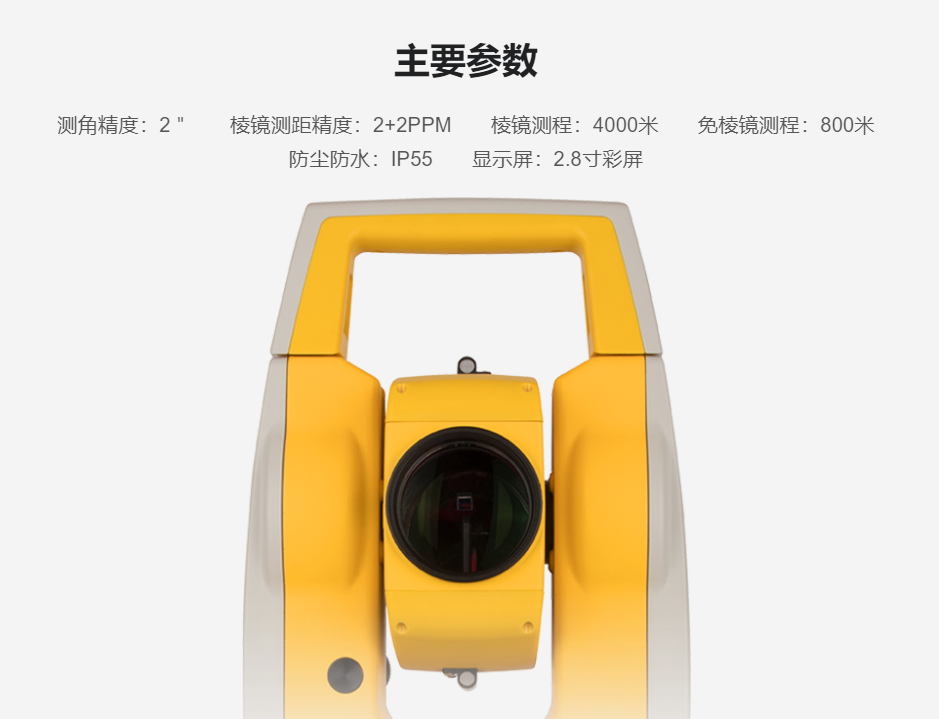

中海達全站儀ZTS-420L8全站儀為中海達公司旗下的彩屏全站儀產品。 此款產品采用絕對編碼測角技術、光電一體式雙軸補償系統,利用STM32架構設計的兼容性和處理能力特點,使用2.8寸高亮彩色顯示屏,對電路部分進行高集成設計,配合結構設計和全面提升的免棱鏡測距技術,并且繼承了品牌堅持的智能理念,為智能型全站儀添上色彩。
2.8寸高亮彩色顯示屏
光電一體式雙軸補償
800米免棱鏡距離測量,精測0.8秒,跟蹤0.4秒
標配RS232C/OTG U盤/MicroUSB接口
智能聯機檢校軟件
中海達全站儀行業應用:
礦物普查、勘探和采掘
修建鐵路、公路、橋梁
農田水利、城市規劃與建設
戰場準備、港灣、要塞、機場、基地以及軍事工程建設
造船及航空工業等方面進行精密定位與安裝
建筑物的三維坐標、位置測定、懸高測量、鉛垂度測定、管線定位、斷面測量等
三角控制測量、地形測量、地籍和房產測量

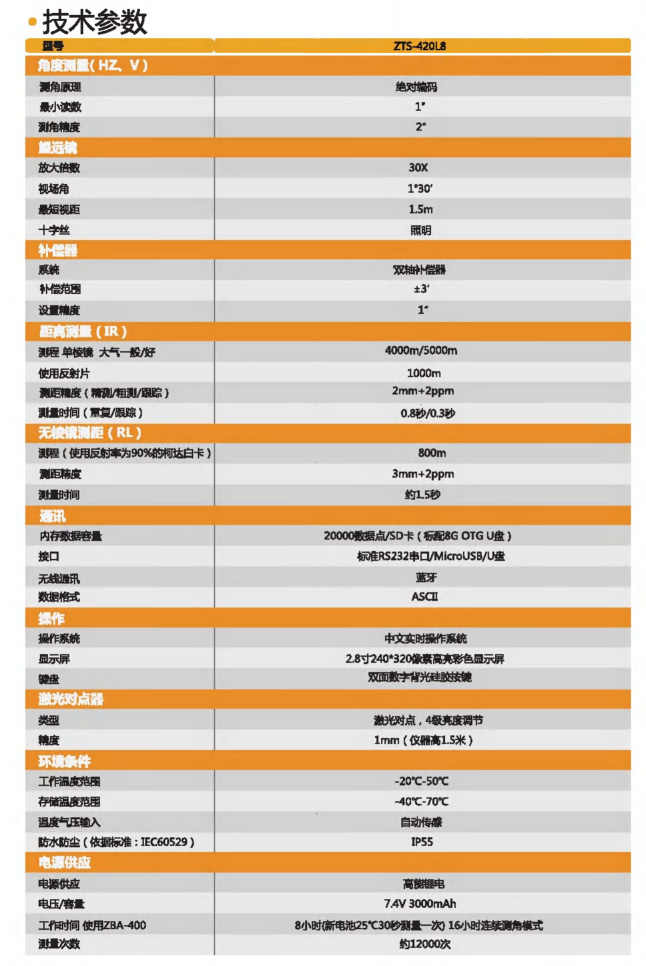

型號
ZTS-420R
ZTS-420L6
ZTS-420L8
ZTS-420L10
角度測量(HZ、V)
測角原理
絕對編碼
最小讀數
1″
測角精度
2″
望遠鏡
放大倍數
30X
視場角
1°30′
最短視距
1.5m
十字絲
照明
補償器
系統
光電一體式雙軸補償器
補償范圍
±3′
設置精度
1″
距離測量(IR)
測程 單棱鏡 大氣一般/好
2500m/3000m
4000m/5000m
使用反射片
800m
1000m
測距精度(精測/粗測/跟蹤)
2mm+2ppm
測量時間(重復/跟蹤)
1秒/0.5秒
0.8秒/0.4秒
0.8秒
/0.3秒
無棱鏡測距(RL)
測程(使用反射率為90%的柯達白卡)
350m
600m
800m
1000m
測距精度
3mm+2ppm
測量時間
約1.5秒
通訊
內存數據容量
20000數據點/SD卡(標配8G OTG U盤)
接口
標準RS232串口/MicroUSB/U盤
無線通訊
藍牙
數據格式
ASCII
操作
操作系統
中文實時操作系統
顯示屏
2.8寸240*320像素高亮彩色顯示屏
鍵盤
雙面數字藍色背光硅膠按鍵
激光對點器
類型
激光對點,4級亮度調節(光學對點器可配)
精度
1mm(儀器高1.5米)
環境條件
工作溫度范圍
-20℃-50℃
存儲溫度范圍
-40℃-70℃
溫度氣壓輸入
自動傳感
防水防塵(依據標準:IEC60529)
IP55
電源供應
電池類型
高能鋰電
電壓/容量
7.4V 3000mAh
工作時間 使用ZBA-400
8小時(新電池25℃30秒測量一次) 16小時連續測角模式
測量次數
約12000次
- 中海達ZTS-420L8全站儀可選配:全站儀三腳架,全站儀對中支架/對中桿,全站儀棱鏡
