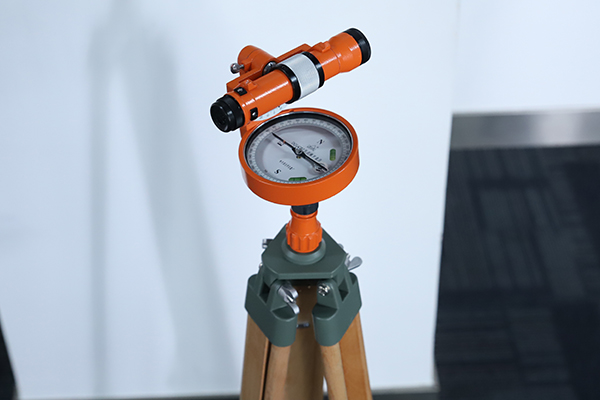

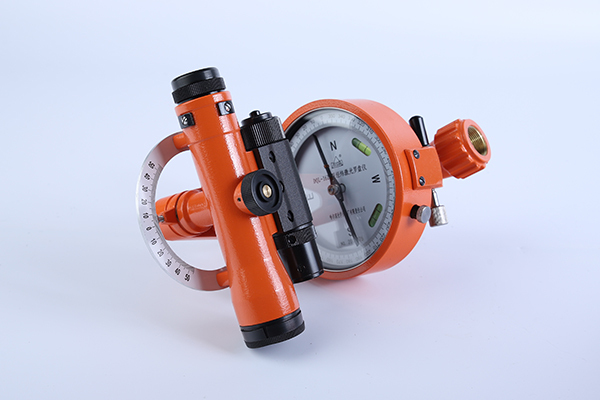

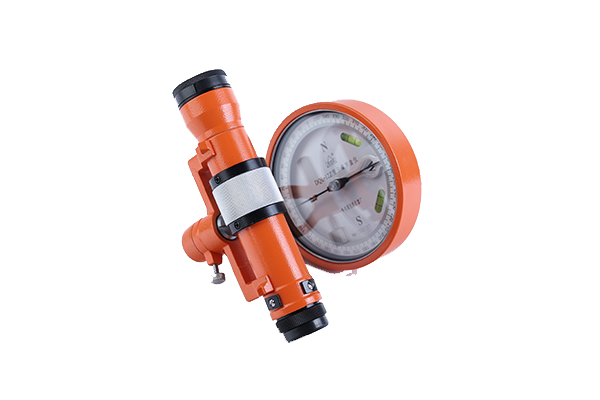

DQL-12Z型12倍正像森林羅盤儀

適用于礦山開采和森林資源調查中的各種測量工作

如方位角、水平角、垂直角、高差、距離等也可以用于農田水利土地規劃、地形規劃地形測繪等一般工程測量。

儀器結構組成

儀器主要由五部分組成

1.望遠鏡組

2.磁羅盤組

3.水平度盤組

4.豎盤組

5.安平組

簡介

QL-12Z型正像森林羅盤儀是一種在野外所進行的各種作業中，用來作為定向和測量的儀器，它可以準確地測定出方向、距離、水平、高度差及坡角等，主要應用于森林普查、農田、水利及一般工程的測量。

主要技術參數

放大倍率:12M       最短視距:2.5mm

視距乘常數: 100     視距加常數:0.18

鑒別率:11”    度盤格值:1°

重量:0.8kg      體積:140×105×190mm³

本儀器主要由磁羅盤、水平機構、望遠鏡及三角支架組成。當調整水平后，羅盤的磁針將指向地磁場的方向，即它的一個極將指向磁北極，如果對磁偏角的影響作以修正，就可準確地測出正北極的方向，并由此可以測知任何方位。
