千巡翼X1間讓航測效率加倍提升

　　隨著“實景三維中國建設”的不斷深化以及數字化生產管理的應用發展，現階段園區、學校、住宅小區、工廠等進行數字化三維重建的需求日益增長。這類需求往往面積不大，意味著項目的成本控制較為嚴格，但是同時作業環境復雜，而且對數據質量要求高，因此，非常適合利用小型多旋翼無人機進行數據采集作業。

　　千巡翼X1，軸距不到38厘米，免基站、免像控，是非常適合于這類小型項目的航測平臺。

　　以某園區傾斜攝影測量建模項目為例，千巡翼X1從飛行時間、起降點選擇、現場部署、數據傳輸、數據處理這5個環節全鏈路提升作業效率，作業時間減少40%，它是如何做到的？

　　1.作業現場：無縫銜接

　　千巡翼X1的最長續航能力可達36分鐘，作業過程中，技術人員設計了15%返航電量作為安全冗余，總計有效航飛時間在25-30分鐘左右，183分鐘航線任務總計需要7-8架次的飛行。

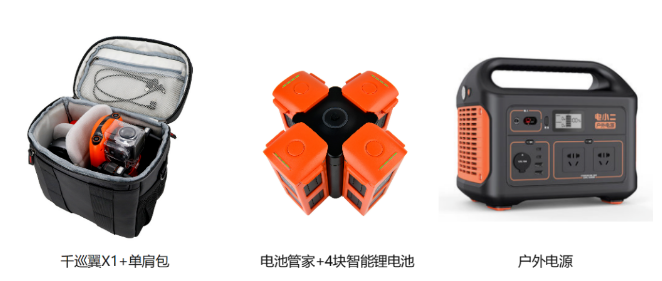

　　因此項目選用千巡翼X1無人機和電池管家與4塊智能鋰電池，配合戶外移動電源，即可實現電池?zé)o縫銜接續航能力。

　　2.起降點選擇：易如反掌

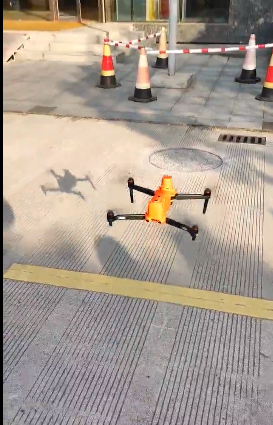

　　在選擇起降點階段，憑借千巡翼X1卓越的全向避障能力和長達9公里的控制半徑，可極大降低選點時間，在路邊、房頂、車頂，甚至在手中，都可以實現X1的安全起降，同時9公里的控制半徑，無需更換起降位置，一個地點完成全部測區覆蓋。

　　3.作業能力:免基站 免像控

　　在測區踏勘階段，無需布設GNSS基站，利用千巡翼X1內置的SDK級千尋知寸網絡RTK和千尋云跡網絡PPK解算，既保障了免像控的高精度，又節省GNSS基站成本，同時只需要布設3-4個像控檢查點即可保障數據成果的精度萬無一失。

　　4.數據處理模式:內外業同步

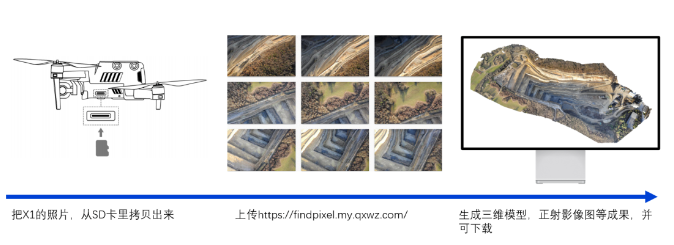

　　在外業完成航飛后，直接將外業數據上傳至FindPixel進行數據處理即可，千巡翼X1的單張影像在8MB左右，0.3平方公里總計產生2000張?jiān)加跋?，總?jì)16GB，如果利用5G熱點，不到15分鐘即可完成數據上傳，即便是使用4G網絡，總計50分鐘內也可完成數據上傳。通常，在從外業現場返回到辦公室的路上，即可完成全部數據的上傳。內業處理過程中，利用FindPixel的集群算力，2000張影像僅需2-3小時即可完成實景三維的成果生成。

　　5.整體效率:提升40%以上

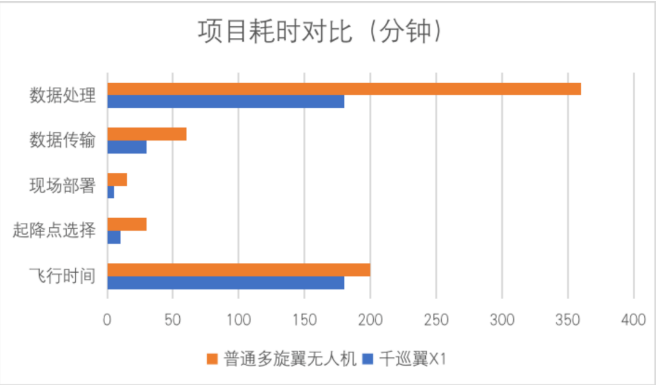

　　在本項目中，千巡翼X1僅用6個小時即完成從外業到內業的全部處理，而傳統的方法則至少需要10個小時以上，5個環節全鏈路控制作業效率。

　　飛行時間

　　千巡翼X1利用自身更長的續航能力，同樣的180分鐘航線任務，7-8架次即可完成飛行，普通的多旋翼則需要10個架次，雖然飛行時間都是180分鐘，但是額外的2個架次會將時間浪費在返航、出航、更換電池等操作上，因此，隨著任務體量增大，這項差距會越來越明顯。

　　起降點選擇

　　千巡翼X1幾乎不需要刻意選擇起降位置，只要在測區附近，人流量較少即可，而普通的多旋翼無人機，要考慮遮擋、控制半徑等條件，需要更長的時間來選擇作業位置。

　　現場部署

　　千巡翼X1無需GNSS基站來保障PPK解算，僅需要展開無人機，利用KML規劃航線即可，直接免除了現場部署的一個環節。

　　數據傳輸

　　千巡翼X1只需要向FindPixel上傳原始數據即可，無需內業人員下載，整理的環節，不僅無需各類網盤的會員，而且大幅度節省了數據傳輸?shù)暮臅r(shí)。

　　數據處理

　　千巡翼X1無需高性能的工作站或集群，而普通的作業模式不僅數據處理速度上難以與FindPixel比擬，額外的計算機和軟件采購成本也非常巨大。

　　通過這個小型項目實踐，證明千巡翼X1不僅在效率上遠超傳統的作業模式，而且綜合的使用成本更實現了全鏈路的壓縮節約，非常適合各類中小型項目的實施應用。
