【應用案例】徠卡RTC360在地籍測繪中的應用
一、應用背景
三維激光掃描儀在地籍測繪中相比傳統測量手段,效率上大大提升。而基于GNSS定位的移動測量系統在地籍測繪中受信號的影響,在山區、城中村、城郊村等房屋密集,街道狹窄的區域,可能出現精度無法滿足要求的情況。
徠卡RTC360三維激光掃描儀是領先的三維激光掃描解決方案,應用于地籍測量中,可有效提升數據精度穩定性、提升工作效率、增加收益。
二、項目實施過程
現場踏勘
武漢市黃陂區某村莊,屬于典型的南方村落,整個村落房屋比較密集,通視條件不佳,整個村莊約0.4平方公里,約380戶。
數據采集

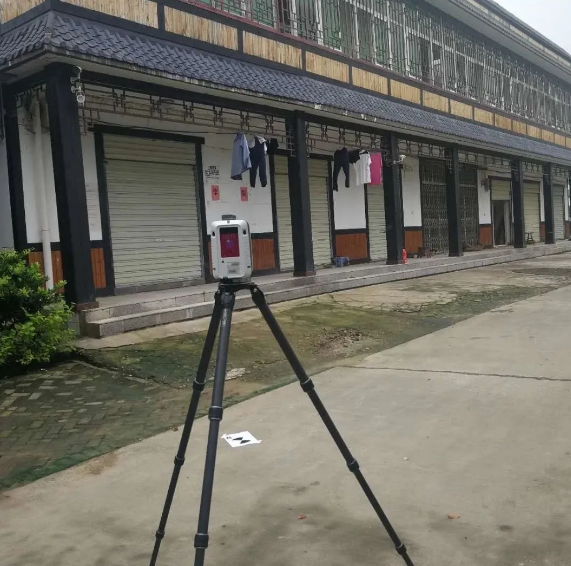

徠卡RTC360無需對中與整平,采用自由架站方式,掃描加拍照,單站掃描不到2分鐘,工作效率高。
開啟VIS 視覺追蹤技術,實現自動拼接,并在平板電腦實時查看數據,防止數據遺漏缺失,避免返工。
本次作業共采集了107站數據,作業時間約4.5小時。
數據處理

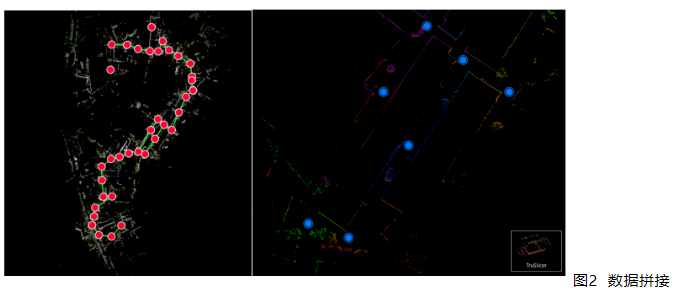

1、數據導入與拼接:一鍵拖拽導入智能拼接軟件Cyclone Register 360,點云數據完成自動拼接。基于VIS視覺追蹤技術,兩站數據重疊度要求低,大幅度提高作業效率。

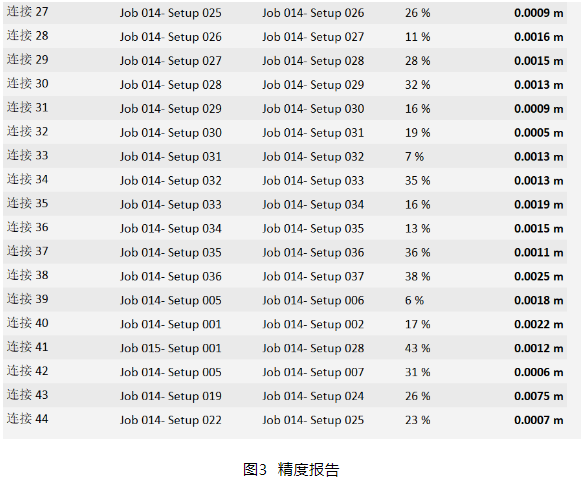

2、精度報告:通過軟件和控制點坐標配準,得到測圖絕對坐標,一鍵發布,自動生成并輸出精度報告。
3、點云去噪:刪除噪點點云,排除繪圖過程中可能產生的干擾。
地籍測圖:
1、數據調用:徠卡點云應用擴展插件CloudWorx通過調用徠卡cyclone數據庫中的點云數據,無縫對接到CAD中,點云瞬間加載,瀏覽流暢,不卡頓,提高測圖效率。
2、數據切片:CloudWorx切片功能,可以沿X、Y、Z軸實現快速切片。分別獲取房屋每一層輪廓數據,讓繪圖更便捷。

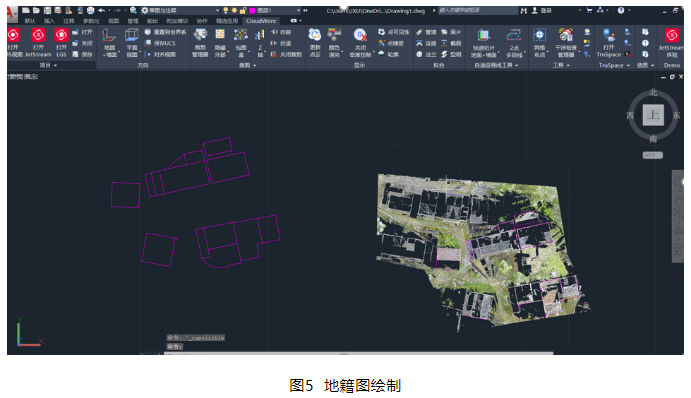

3、地籍測圖:根據房屋點云輪廓,利用CAD繪圖功能和cloudworx插件自動擬合線的功能,快速繪制平面圖,通過屬性編輯,添加地物屬性,使成果專業可靠。
成果展示

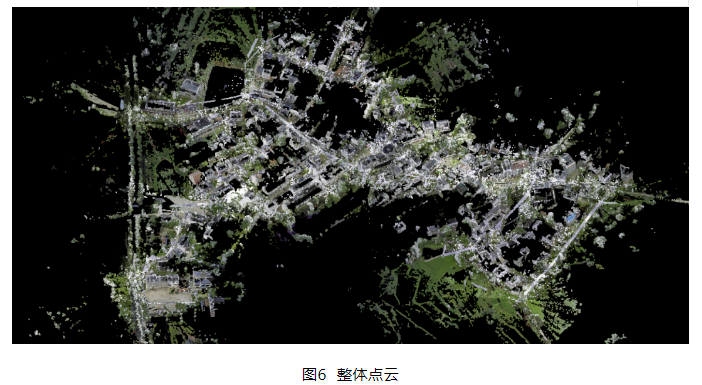

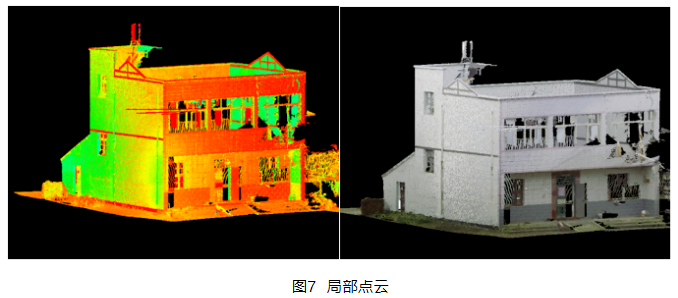

1、高精度真彩點云成果:

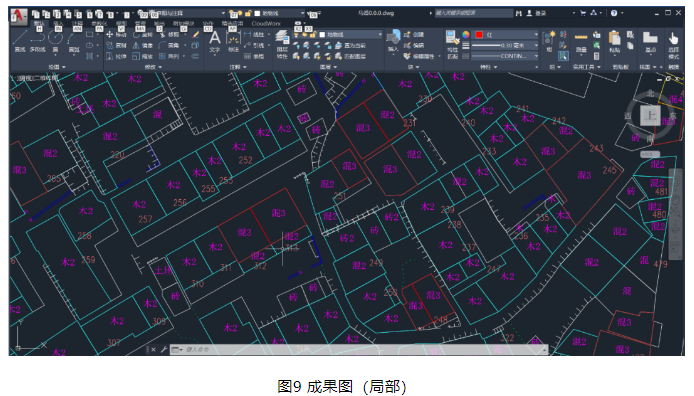

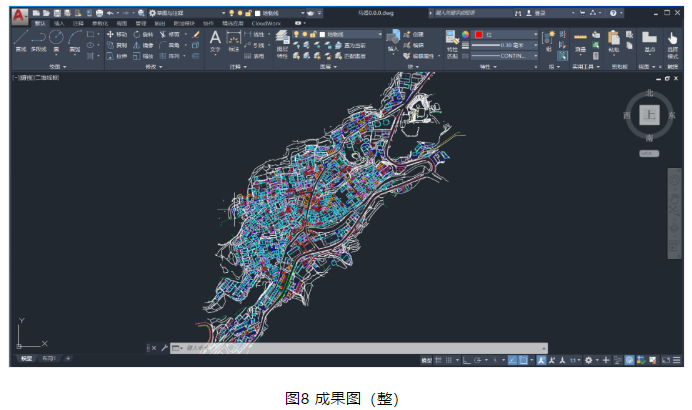

2、測圖成果
基于點云繪制1:500地籍圖。
三、項目總結
1、徠卡RTC360小巧輕便,搬站方面,無需整平,設站簡單,極速掃描和拍照,擁有VIS視覺追蹤技術,可以實現自動拼接,效率是常規作業的3倍以上。
2、數據全面、現場平板電腦實時查看,避免數據遺漏,點云與影像,真實還原現場,便于內業人員判別地物要素。
3、數據精度高,整體進行坐標轉換,獲取絕對坐標,減少需求的控制點數量,現場無需通視,作業更輕松高效。
4、通過徠卡Cloudworx可以直接對接CAD\徠卡CAD等成圖軟件,成果專業可靠。
